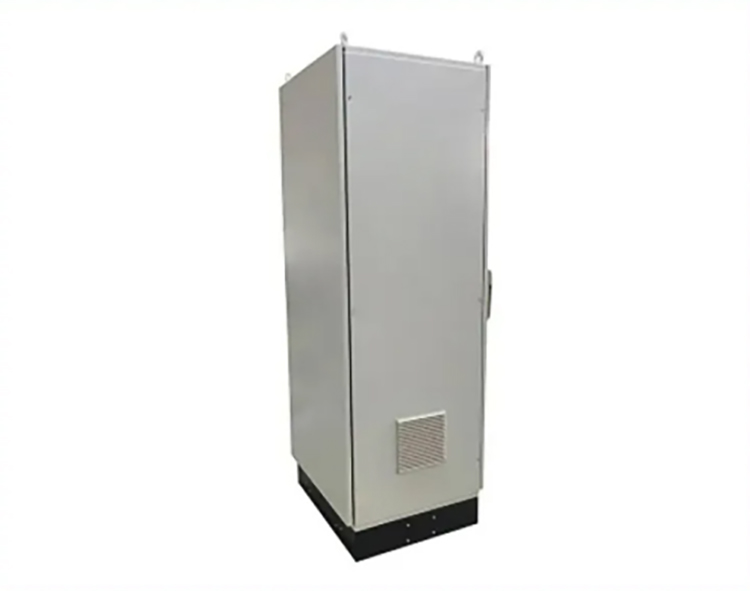

La principale différence de conception entre les deux réside dans la disposition spatiale et le zonage fonctionnel. L'appareillage de commutation à porte unique adopte une conception de porte intégrée, la porte recouvrant complètement l'avant de l'armoire. Les composants électriques internes sont principalement disposés verticalement, ce qui offre des avantages significatifs en matière d'utilisation de l'espace. Son panneau de commande intègre des instruments, des boutons de commande et d'autres composants, offrant une vue claire de l'ensemble de la disposition des composants lorsque la porte est ouverte, ce qui le rend adapté aux scénarios de distribution d'énergie de petite à moyenne capacité.

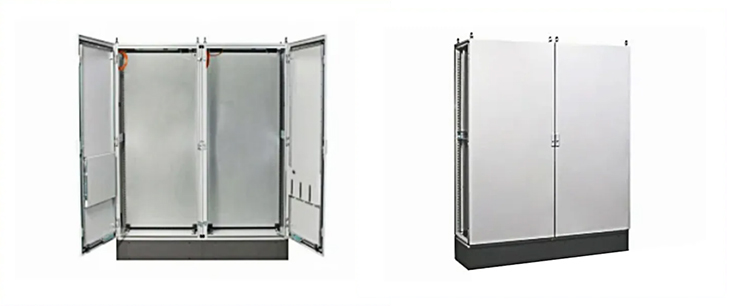

L'appareillage de commutation à double porte adopte une conception zonée, les portes gauche et droite s'ouvrant et se fermant indépendamment. Une disposition typique comprend le panneau de commande du disjoncteur principal sur la porte de gauche et les borniers et circuits secondaires sur la porte de droite. Cette conception permet un fonctionnement et une maintenance parallèles, évitant ainsi les pertes d'efficacité causées par les mouvements fréquents de l'outil. Par rapport aux structures à porte unique, sa conception en profondeur d'armoire répond mieux aux exigences de dissipation thermique des composants haute puissance, et la disposition horizontale des composants réduit les interférences d'empilage, améliorant ainsi l'efficacité de la dissipation thermique de plus de 30 %.
La sélection doit se concentrer sur trois dimensions principales : la capacité de distribution d’énergie, les scénarios d’exploitation et de maintenance et les conditions spatiales. En termes d'adaptation de capacité, l'appareillage à porte unique convient aux systèmes de distribution d'énergie à circuit de dérivation avec un courant nominal de 630 A et moins, largement utilisé dans les petits circuits de commande de moteur dans les ateliers et l'alimentation électrique des points d'extrémité dans les immeubles de bureaux. L'appareillage de commutation à double porte convient aux circuits de distribution d'énergie principaux de 1 000 A et plus et constitue le choix courant pour les salles de distribution d'énergie principales d'usine et la distribution d'énergie sur les grandes lignes de production.
Sur la base de l'analyse des besoins d'exploitation et de maintenance, pour les points de distribution d'énergie nécessitant des inspections fréquentes, la disposition de contrôle centralisée d'un appareillage à porte unique peut améliorer l'efficacité opérationnelle. Pour les scénarios impliquant des vérifications périodiques du câblage et le débogage du circuit secondaire, la conception cloisonnée d'une structure à double porte isole efficacement les zones sous tension des zones de maintenance. Les armoires murales à une porte sont préférées pour les salles de distribution d'énergie étroites, tandis que les structures au sol à double porte sont recommandées pour les salles d'équipement spacieuses.
Il n'y a pas de supériorité ou d'infériorité absolue entre les appareillages à porte simple et à double porte ; la sélection implique essentiellement une adéquation précise entre les exigences du scénario et les performances des équipements. En pratique, il est nécessaire de prendre en compte de manière exhaustive le niveau de capacité de distribution d'énergie, les dimensions de l'espace d'installation et les habitudes d'exploitation et de maintenance pour garantir que la conception de la structure de la porte correspond parfaitement au scénario d'application réel, maximisant ainsi le rôle de l'appareillage de commutation pour assurer un fonctionnement stable dans le système de distribution d'énergie.
