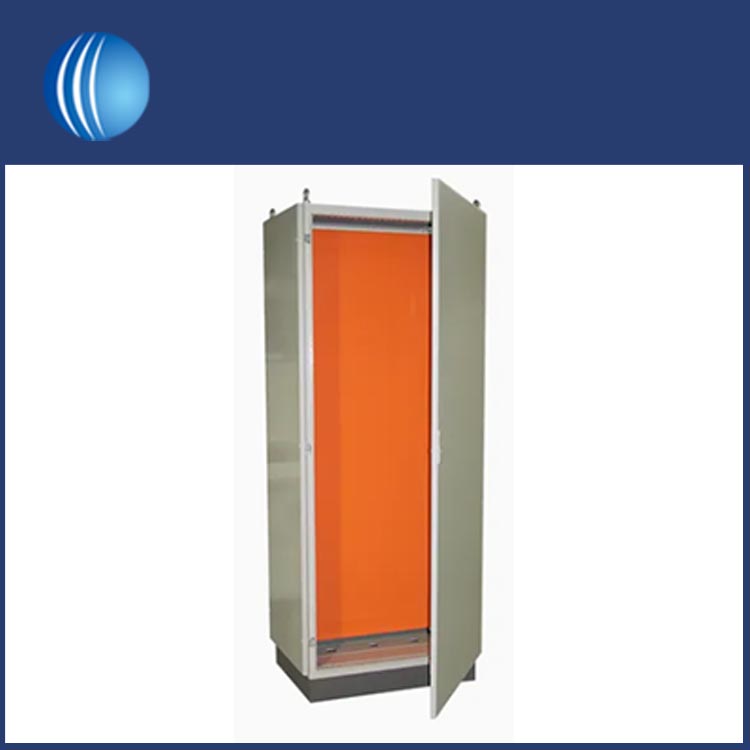

Le boîtier de l'armoire électrique est principalement utilisé pour protéger l'équipement et les composants internes du vent et de la pluie, et peut être personnalisé en fonction du niveau de protection. Shouke® a une équipe professionnelle qui peut le personnaliser à la demande.
Les enceintes de l'armoire électrique sont conçues spécifiquement pour abriter des composants électriques de haute et basse tension (tels que des disjoncteurs, des onduleurs et des modules de distribution d'énergie) dans des environnements industriels, commerciaux ou extérieurs. La personnalisation devrait considérer la capacité de charge, les niveaux de protection élevés et la compatibilité de la disposition des composants.
Assurez-vous que le boîtier de l'armoire électrique répond aux exigences du système électrique et aux conditions du site:
Paramètres des composants électriques: Confirmer la taille, le poids et la méthode de montage des composants internes (par exemple, les onduleurs industriels utilisent des rails standard de 19 pouces, des disjoncteurs lourds utilisent un montage fixe). Calculez l'espace interne minimum.
Protection spécifique au scénario: Définissez la cote IP (par exemple, IP54 pour les ateliers industriels, IP65 pour la distribution de puissance extérieure) et la résistance environnementale (par exemple, -30 ° C à 70 ° C pour les zones industrielles froides, la résistance à la corrosion pour les centrales côtières).
Les modules complémentaires fonctionnels et de sécurité: Spécifiez les portes doubles (pour les grandes armoires), les fenêtres d'inspection (verre trempé pour la résistance à la chaleur), les échangeurs de chaleur intégrés (pour des composants de haute puissance), les bornes de mise à la terre (conformes à la CEI 60439) ou les verrous anti-vol (acier inoxydable pour la résistance aux PRY).
Sélectionnez des matériaux basés sur la charge, l'environnement et la sécurité:
Matériel principal:
Acier roulé à froid: rentable et à haute résistance (adapté aux armoires industrielles intérieures). Enduit de poudre (RAL 7035 gris, standard) pour la résistance à la rouille; Épaisseur 1,5-2,5 mm (corps de l'armoire), 2,0-3,0 mm (porte) pour les performances porteuses.
Acier inoxydable (304/316): excellente résistance à la corrosion (316 convient aux environnements côtiers / marins). Idéal pour les armoires de plantes extérieures ou chimiques; épaisseur 1,2-2,0 mm (plus léger que l'acier, mais plus durable).
Alloy d'aluminium: léger (adapté aux armoires électriques mobiles) et une excellente dissipation de chaleur. Surface anodisée pour la résistance à la corrosion; Convient pour des environnements à faible charge et à haute teneur (tels que les armoires onduleurs).
Utilisez des processus proportionnels à la complexité du matériau et de la conception:
Traitement en tôle (principalement en acier / acier inoxydable):
Punch CNC: trous de machine de précision (pour les glandes, boutons) et les créneaux de montage; Les tolérances de ± 0,1 mm sont maintenues pour s'adapter aux composants standard.
Flexion: Le corps de l'enceinte de l'armoire électrique (panneaux supérieurs / inférieurs / latéraux) est formé à des angles précis (90 ° ± 0,5 °) pour assurer un assemblage transparent.
Soudage et polissage: souder les côtes du cadre; Pisonnez les soudures à une finition lisse pour éviter les dommages causés par les câbles. Le décapage post-soudage (pour l'acier inoxydable) élimine la couche d'oxyde.
Traitement de surface: armoire en acier: dégraissement → phosphating → revêtement en poudre (épaisseur de revêtement 60-80 μm); Acier inoxydable: passivation (résistance accrue à la corrosion); ALLIAGE D'ALUMINUM: anodisation (épaisseur de revêtement 10-15 μm).
Assemblage: Installez les rails de montage, les bornes de mise à la terre, les conduits de câble et les joints. Assurez-vous que les rails sont de niveau (tolérance ± 1 mm / m); Serrez les boulons à l'aide d'une clé à couple pour éviter le relâchement due à des vibrations.
| Test de protection entravé |
Vérification de l'évaluation IP (par exemple, IP65: test de chambre de poussière de 8 heures, test de pulvérisation d'eau) (pression de 30 kPa pendant 5 minutes, pas d'eau ou de poussière) |
| Test structurel |
Test de charge (120% du poids de composant nominal est placé sur le rail pendant 24 heures, sans déformation); Test de durabilité des portes (1000 cycles d'ouverture et de clôture, sceau intact) |
| Test de sécurité électrique |
Test de continuité du sol (résistance ≤ 0,1 Ω); Test d'isolation (500 V DC, résistance à l'isolation ≥ 100 MΩ) pour éviter les fuites |
